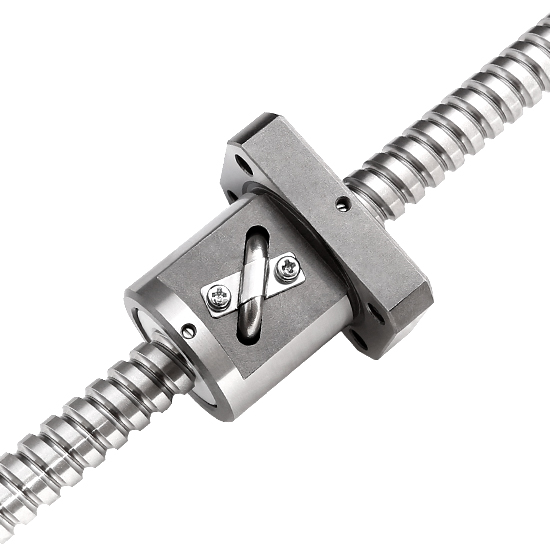

External Circulation
Ball Screw
Brochure DownloadFeatures
1. 是目前使用最久的循環方式，產品技術成熟。
2. 提供順暢鋼珠迴流
3. 可廣泛對應各種規格(軸徑、導程)需求
構造
外循環滾珠螺桿是由螺桿、螺帽、彎管及固定片組合而成。鋼珠介於螺桿與螺帽的螺牙之中，再從旋溝槽進入彎管後通過彎管再回到螺旋溝槽，做無限的循環運動。
Specification
|
Screw outer diameter (mm) |
Lead | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 4 | 5 | 6 | 8 | 10 | 15 | 16 | 20 | 25 | ||
|
Ø8 |

|
|
|
|
|||||||
| Ø10 |
|
|
|
|
|
||||||
| Ø12 |
|
|
|
|
|
||||||
| Ø14 |
|
|
|
||||||||
| Ø15 |
|
|
|
|
|
||||||
| Ø16 |
|
|
|
||||||||
| Ø20 |
|
|
|
|
|
||||||
| Ø25 |
|
|
|
|
|||||||
Precision grade / Accuracy grade C3Accuracy grade C5
LABELING INSTRUCTIONS
S：單螺帽
D：雙螺帽
D：雙螺帽
F：有法蘭
C：無法蘭
C：無法蘭
A：外循環
E：端塞式
P：掀蓋式
E：端塞式
P：掀蓋式
軸承
導程
-
G：研磨
F：轉造
F：轉造
精度
Z：預壓0
T：預壓0.005以下
S：預壓0.020以下
N：預壓0.050以下
L：預壓0.100以下
T：預壓0.005以下
S：預壓0.020以下
N：預壓0.050以下
L：預壓0.100以下
-
有效螺牙
R：右螺牙
L：左螺牙
L：左螺牙
總長
軸端未加工
